Bonjour à tous,

Histoire de réveiller ce forum, voici ma dernière folie.
la construction de ce qui aurait pu être un très bon appareil, si le gouvernement de l'époque
n'avait pas été si pressé.
Le Caudron Renaud CR714 C1



Ici le seul et unique appareil restant au musée du Bourget, et en restauration depuis
presque 20 ans. C'est triste d'en arriver là!


La construction:

Après avoir agrandi, et bien déchiffré le plan,
je redessine toutes les pièces avec FreeCad (pour ne pas le citer).
puis je découpe mes pièces au Laser (conception maison)
les nervures d'ailes; Balsa 4mm



puis les nervures de Stab et les couples


Vient les longerons du Stab en Balsa 10mm


puis découpe du CtP aviation 4mm


Comme je suis novice dans tout ce qui concerne les programmations CNC/ Laser,
je n'ai pas réussi à découper complètement le CtP aviation de 4mm
Même en 6 passes :oops:



Donc je fini à la scie à chantourner.

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par TINANT Jean-Marc.

Construction du Caudron Renaud CR714 "CYCLONE" il y a 2 ans 10 mois #24

  • Aubert Charles (Bras)
  • Portrait de Aubert Charles (Bras)
  • Hors Ligne
  • Administrateur
  • Administrateur
  • Messages : 113
  • Remerciements reçus 12
Un bel avion de chasse des années 30 félicitations
Charles

Connexion ou Créer un compte pour participer à la conversation.

Construction du Caudron Renaud CR714 "CYCLONE" il y a 2 ans 10 mois #26

  • TINANT Jean-Marc
  • Portrait de TINANT Jean-Marc Auteur du sujet
  • Hors Ligne
  • Modérateur
  • Modérateur
  • Messages : 54
  • Remerciements reçus 8

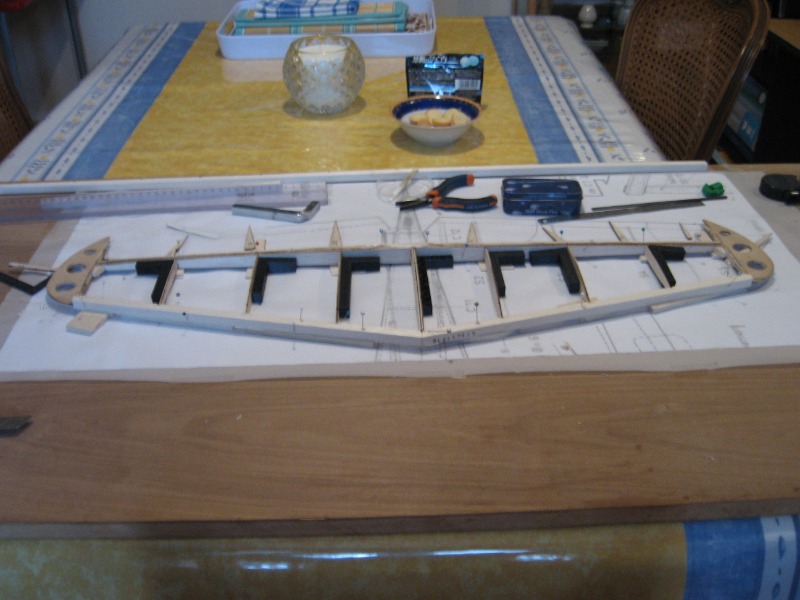

Je commence par le Stab

Mise en place du longeron de 10mm bien calé de chaque côté
parce qu’il n'est pas plat, puis pause des nervures bien d'équerre,
suivi des bords d'attaque balsa 10X10



Je laisse bien sécher, puis je colle mes saumons.
La pièce centrale est en CtP 3mm




Pour le volet de Stab, je modifie le plan, il sera en 2 parties.
Même opération que pour le Stab: calage du longeron,
puis des queues de nervures avec le bord de fuite



Coffrage de l’intrados,
puis mise en place des renforts de charnières.



Coffrage de l'extrados du Stab, puis des blocs des saumons.
Début de la modif du volet



Installation des commandes de profondeurs,coffrage de l'intrados,
collage des renforts de charnières.
Bon la photo est un peu flou et il y en aura d'autre(je ne maîtrise pas toujours :( ), mais on devine
la modification des volets de profondeur.



Ligne de pré découpage des volets
puis coffrage de l'extrados.
La section centrale du volet, sera collée sur le fuselage.
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par TINANT Jean-Marc.

Construction du Caudron Renaud CR714 "CYCLONE" il y a 2 ans 10 mois #32

  • TINANT Jean-Marc
  • Portrait de TINANT Jean-Marc Auteur du sujet
  • Hors Ligne
  • Modérateur
  • Modérateur
  • Messages : 54
  • Remerciements reçus 8
Le coffrage des volets est terminé,
traçage de la pré-découpe.



Le ponçage sera effectué un peu plus tard.


Montage de la section centrale de l'aile.

Montage à blanc.
Longeron central verticale en Ctp 5mm
Le faux bord d'attaque est rainuré pour recevoir les têtes de nervures.
le tout mis à l’équerre.
Après vérification, l'ensemble peut être collé sauf N4 et N5


conception des puits de roues en 3D,
positionnement du support de train,
Collage de N5 sur N6, mais pas sur la structure,
et mise en place des renforts de dièdre
Les utilisateur(s) suivant ont remercié: LACHAPELLE Christian

Connexion ou Créer un compte pour participer à la conversation.

Construction du Caudron Renaud CR714 "CYCLONE" il y a 2 ans 10 mois #33

  • LAVOISIER Christophe
  • Portrait de LAVOISIER Christophe
  • Hors Ligne
  • Cet utilisateur est bloqué
  • Cet utilisateur est bloqué
  • Messages : 2
  • Remerciements reçus 1
bravo j'ai hate de le voir en vol

Connexion ou Créer un compte pour participer à la conversation.

Construction du Caudron Renaud CR714 "CYCLONE" il y a 2 ans 10 mois #36

  • TINANT Jean-Marc
  • Portrait de TINANT Jean-Marc Auteur du sujet
  • Hors Ligne
  • Modérateur
  • Modérateur
  • Messages : 54
  • Remerciements reçus 8
Demi ailes

Montage à blanc de l'ensemble, mis à l'équerre,
+support servo d'aileron



L'aile est montée de façon à avoir le vrillage négatif dès le départ.
L'architecte préconise 10mm. Je fait comme il dit.
Il n'y a plus qu'a coller.
Le volet d'aileron sera découpé après séchage.

[/url

Présentation du servo d'aileron.
Le câble de servo passe dans un fourreau en papier roulé.
Pour le faire, j'ai utilisé un vieux tube de queue de Raptor, des vielles feuilles d'imprimante que j'enroule autour,
et à chaque tour j'enduit à la colle blanche diluée, et je laisse bien sécher.
Pas trop compliqué, mais efficace. Et en plus, le Ø correspond au trou que j'ai dessiné pour l'allègement des nervures.
Le top

Le volet d'aileron est modifié pour ne pas être entièrement coffré. Il sera entoilé.
Bord de fuite est en CtP de 10/10 et les queues de nervures extérieur également.
