Enigme : Découvrez l'avion mystère !! qui n'en n'est plus un "Extra 330 SC"

Plus d'informations
il y a 5 ans 2 mois #168 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!
C’est une construction très modeste, un nouveau challenge pour moi.
Envergure 165 cm
Poids +- 2,500kg
Essentiellement en Depron renforts balsa et Cp
Je vais publier d’autres photos

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 2 mois #169 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!

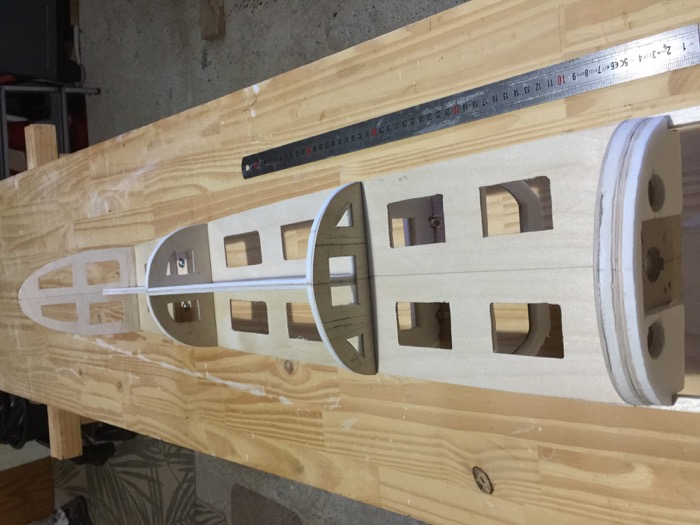

"l'ossature"
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 2 mois - il y a 5 ans 2 mois #170 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!

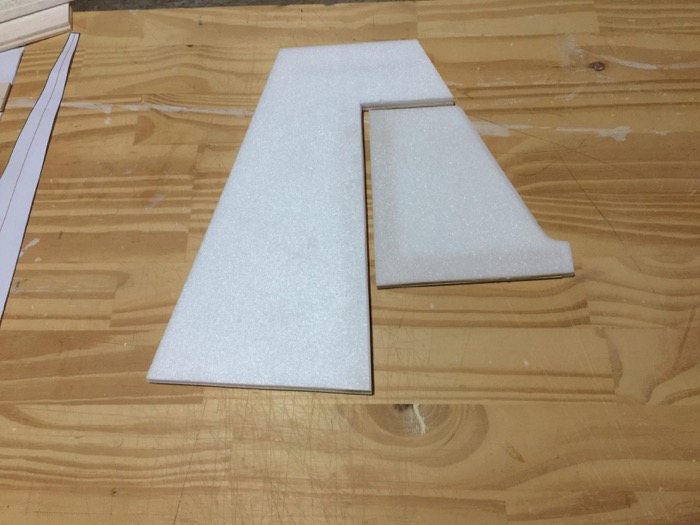

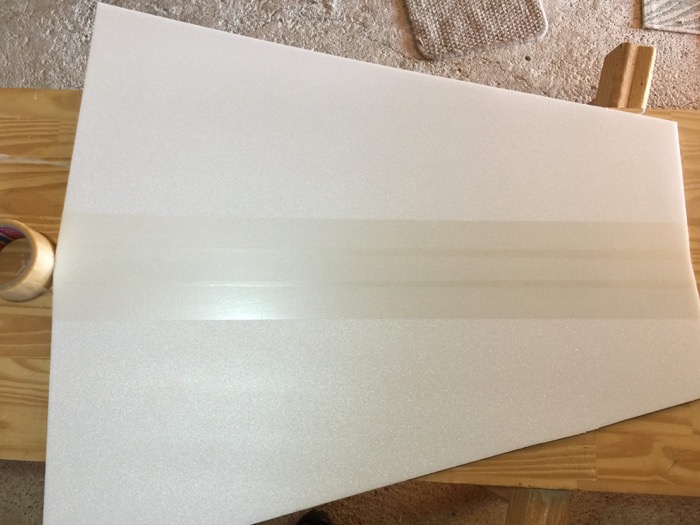

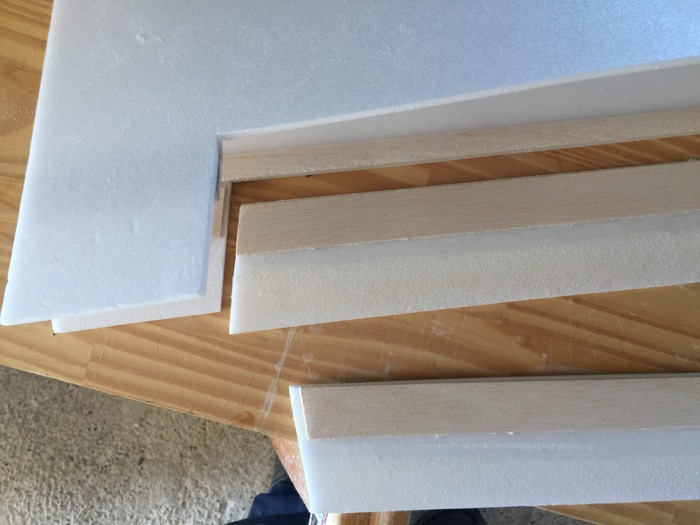

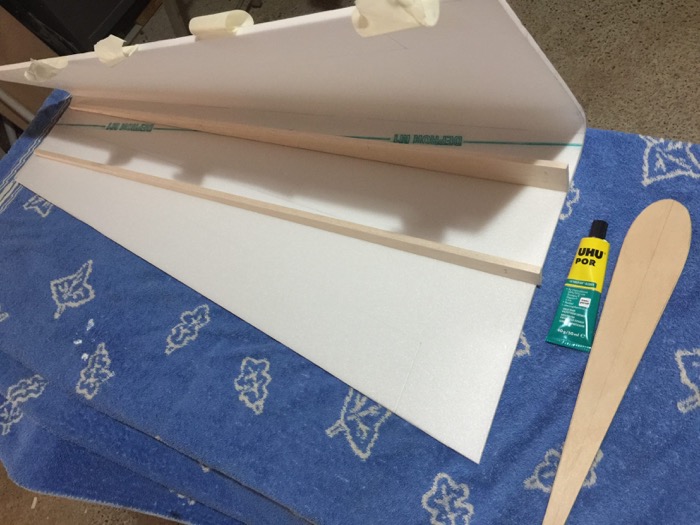

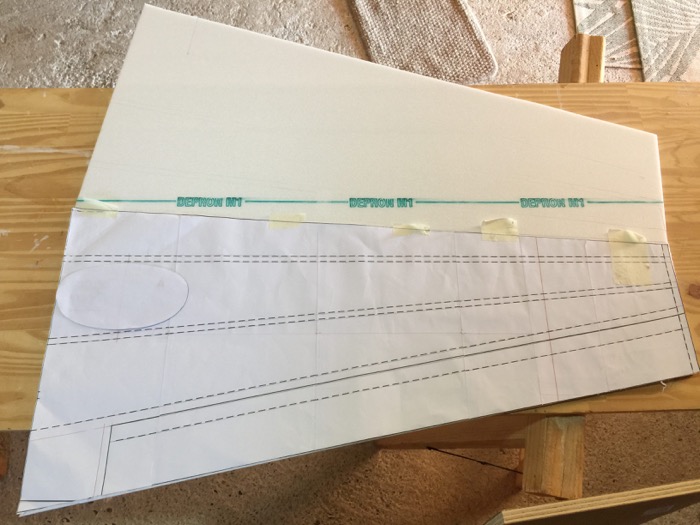

Fabrication des ailes en Depron de 6mm

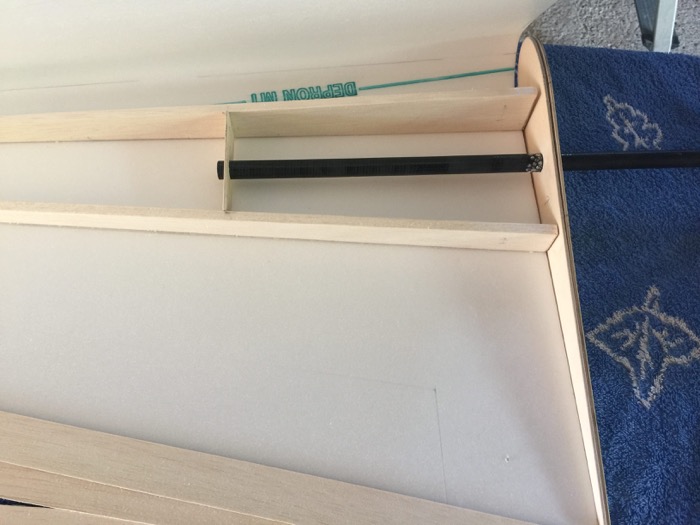

Clé d'aile en carbone

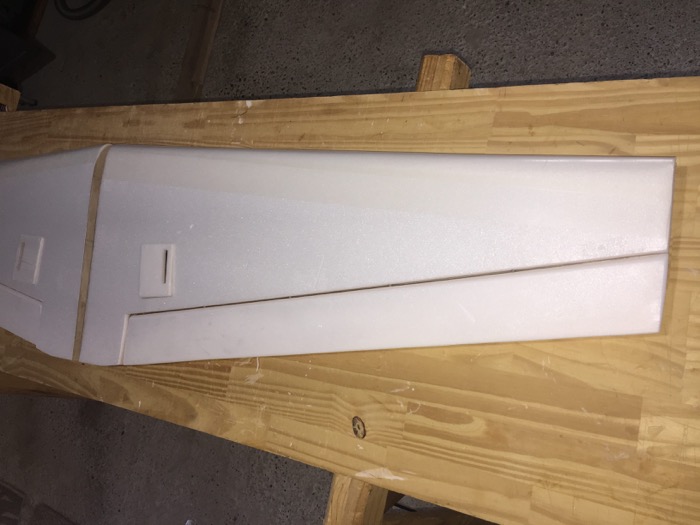

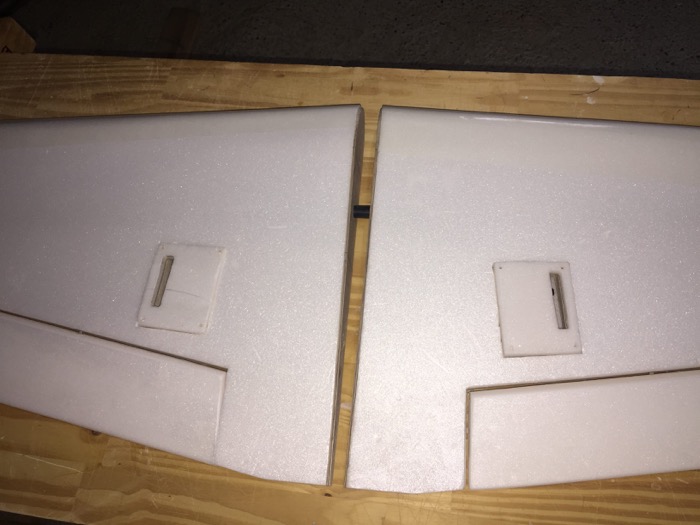

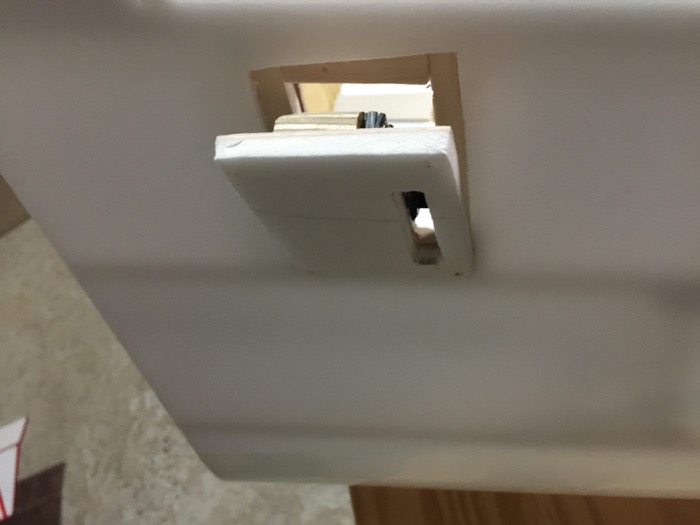

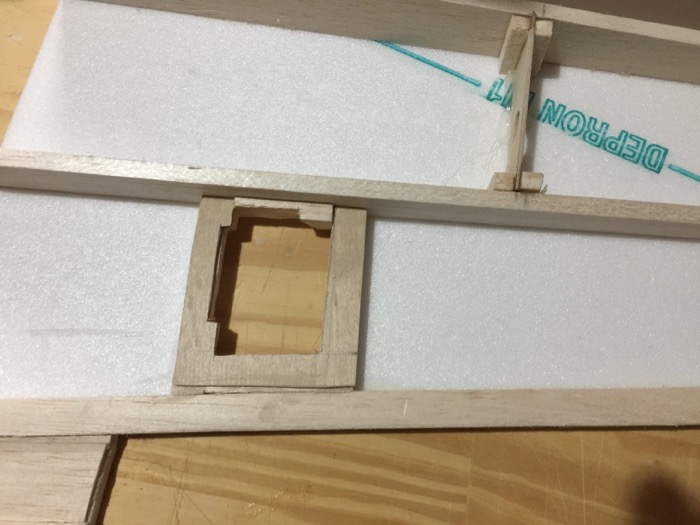

Emplacement servo aileron


je découpe les volets d'ailerons

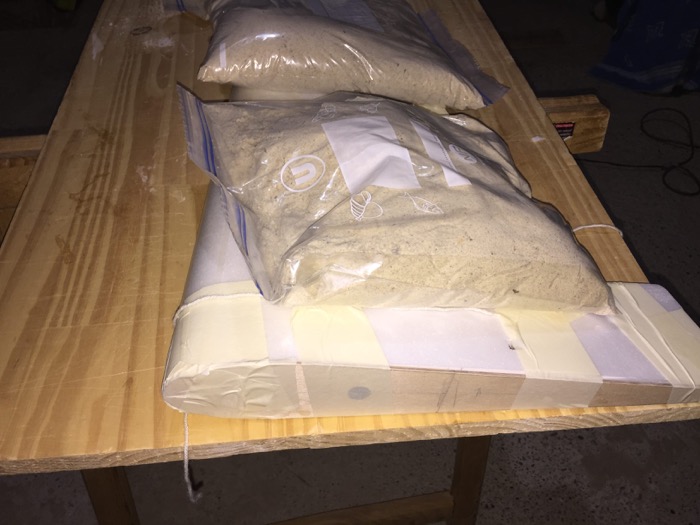

Collage et séchage (sac de sable pour comprimer l'aile)

Je laisse 24 h pour que la colle soit bien sèche
Pièces jointes :
Dernière édition: il y a 5 ans 2 mois par Aubert Charles (Bras).

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 2 mois #175 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!

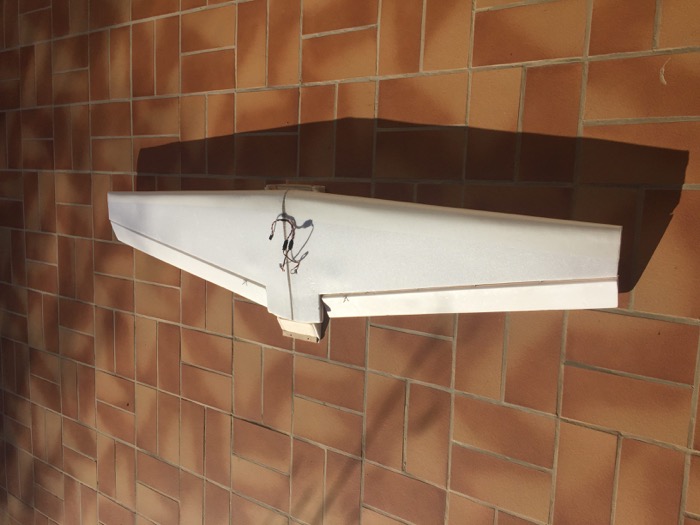

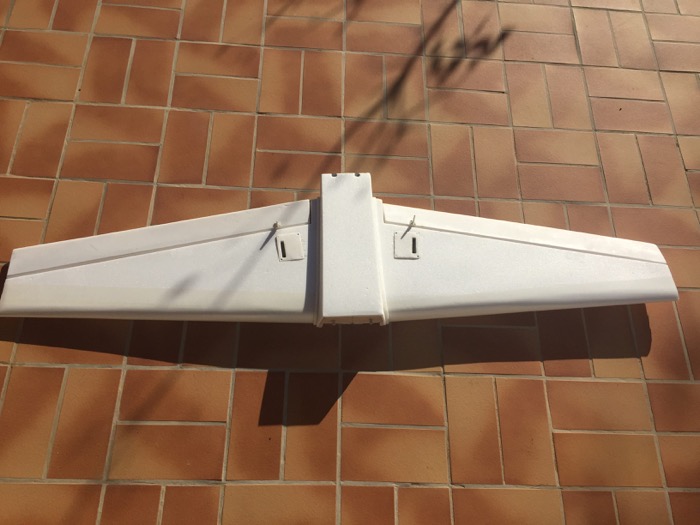

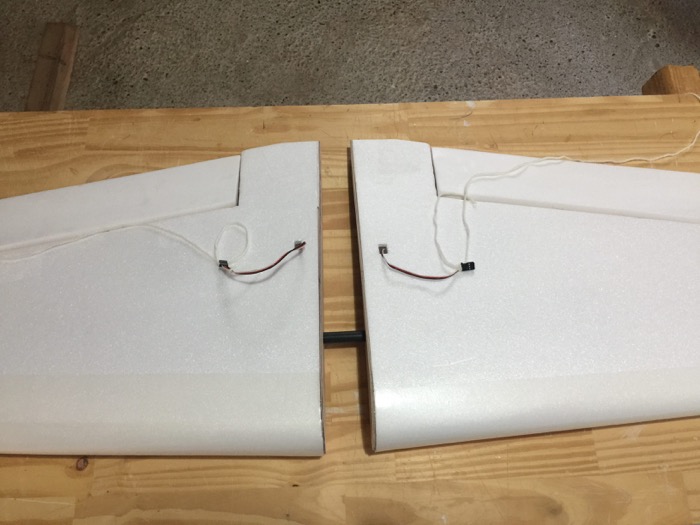

L'aile est terminée, ailerons et servos posés

Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 2 mois #176 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!

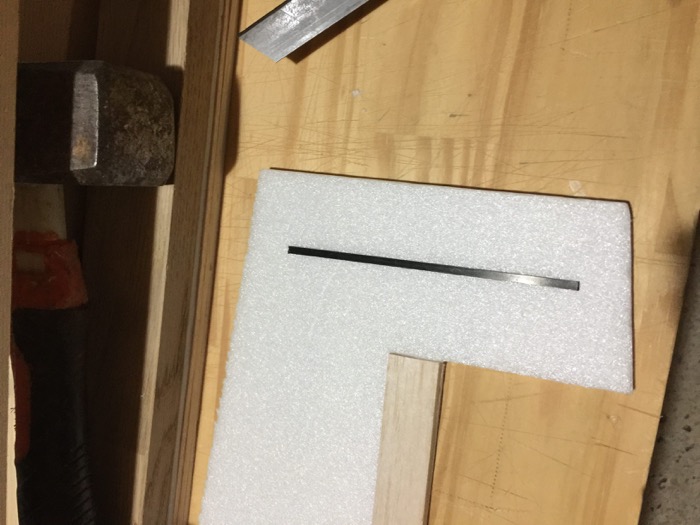

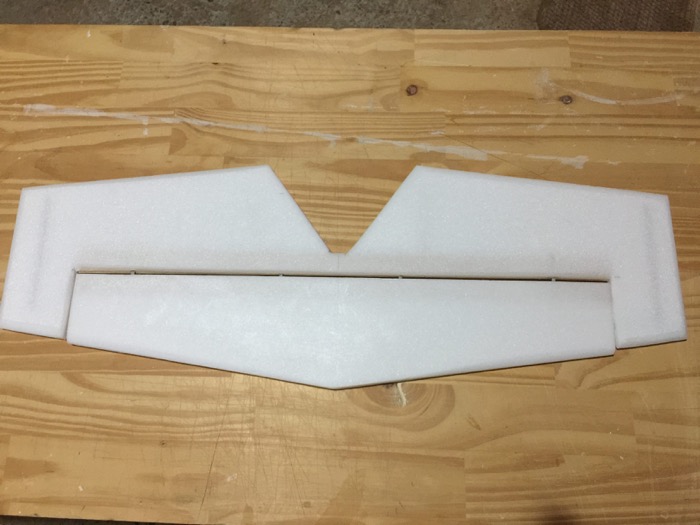

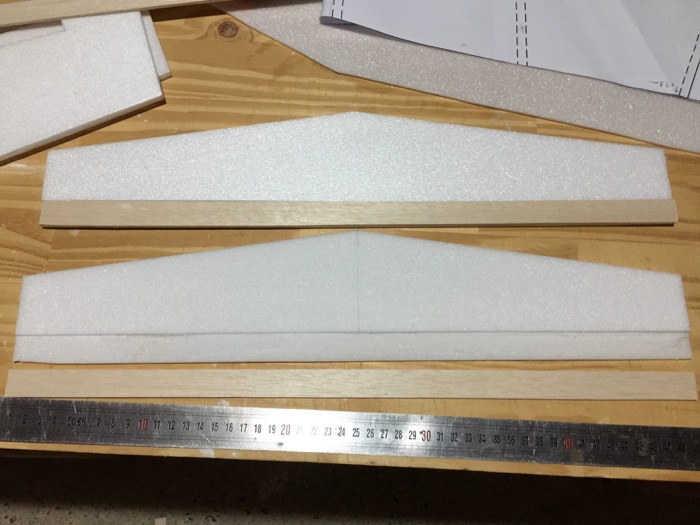

L'empennage également fait. Tige de carbone pour rigidifier le stabilisateur et la gouverne de profondeur
balsa pour prévoir la fixation des charnières mais également pour consolider l'ensemble.

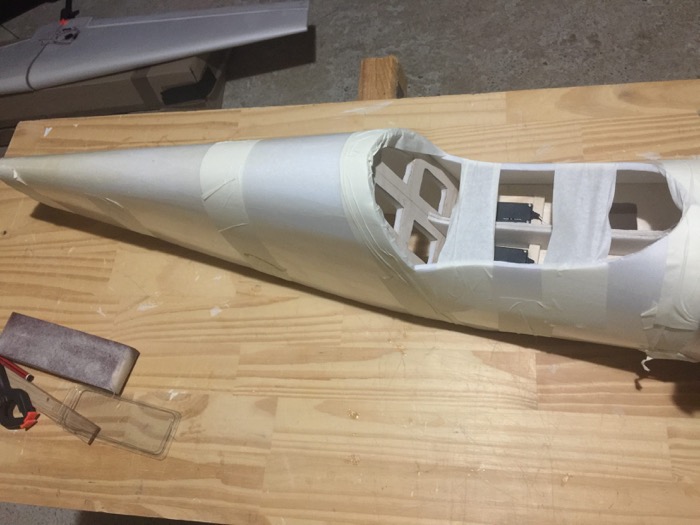

Pour la découpe du fuselage, j'ai dû m'y reprendre à 2 fois.

Collage et séchage
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 2 mois #177 par Aubert Charles (Bras)
Réponse de Aubert Charles (Bras) sur le sujet Enigme : Découvrez l'avion mystère !!

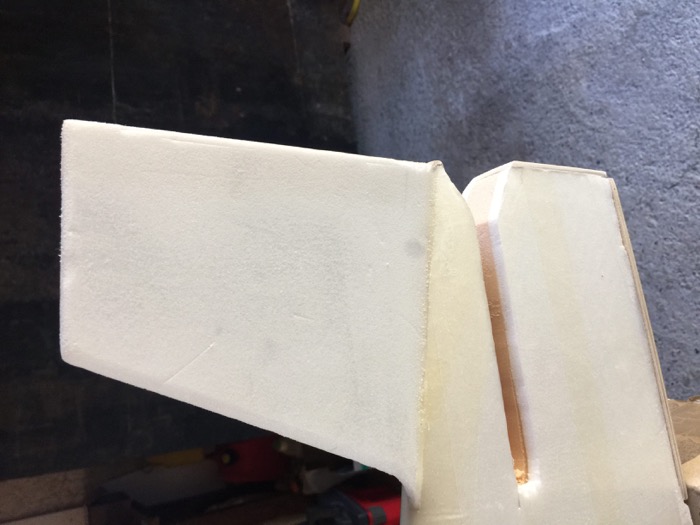

Pose de l'empennage

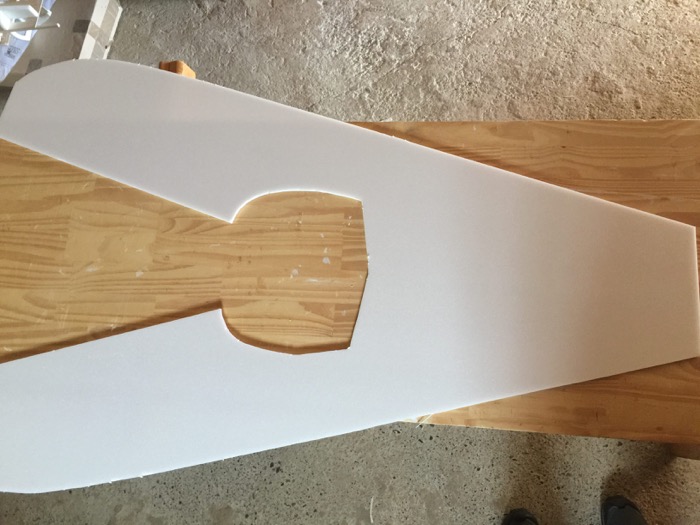

Finition des ailes avec l'emplanture

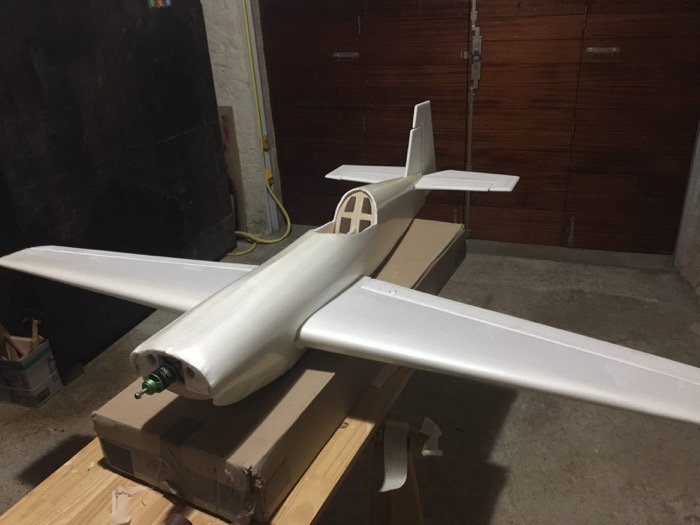

un aperçu global

Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.
